型煤压球机

  • 所属分类:压球机设备
  • 简介: 型煤压球机机产品介绍 型煤压球机主要用于压制难以成型的粉状物料,型煤压球机主要特点是成型压力大,主机转数可调、配有螺旋送料装置...
详细描述Detailed description
内容

型煤压球机机产品介绍

型煤压球机主要用于压制难以成型的粉状物料,型煤压球机主要特点是成型压力大,主机转数可调、配有螺旋送料装置。型煤压球机可用来压制煤粉、铁粉、焦煤、铝粉、铁屑、氧化铁皮、碳粉、炭粉、矿渣、石膏、尾矿、污泥、高岭土、活性炭、焦末等各种粉末、粉料、废料、废渣,广泛应用于耐材、电厂、冶金、化工、能源、运输、供暖等行业,经压球机制作成型后的物料,节能环保,便于运输,提高了对废料的利用率,具有良好的经济效益和社会效益。粉煤成型工艺分冷压成型和热压成型,以冷压成型为主;冷压成型又分为粘结剂成型和无粘结剂成型,以有粘结剂成型为主.根据我国国情,粉煤成型多采用添加粘结剂、中低压、免烘干、冷压成型工艺。

型煤压球机的构造组成

1、给料部分:主要是实现定量给料来保证物料均匀进入对辊间。螺旋送料装置由电磁调速电机驱动,经皮带轮、蜗杆减速器转动,将被压物料强制压入主进料口。由于电磁调速电机恒矩特性,当螺旋送料机的压料量与主机所需物料量相等时,可以保持恒定的供料压力使球团质量稳定。如供料量过大,则送料装置的电过载;供料量过小则不成球。因此熟练的操作技术是保证压球正常工作的重要条件。

2、传动部分,主传动系统为:电动机--三角形带---减速机---开式齿轮---轧辊。主机由电磁调速电机提供动力,后经皮带轮、圆柱齿轮减速机,通过棒销联轴器传至主动轴。主动轴与被动轴通过开式齿轮保证同步运行。被动轴承座后边装有液压装置。液压保护装置是由液压泵将高压油打入液压缸,使活塞产生轴向位移。活塞杆的前接头顶在轴承座上以满足生产压力要求。

3、成型部分,主要指主机部分,核心部分是轧辊。当两压辊之间进料过多或进入金属块时,液压缸活塞杆受压过载,液压泵会停机、蓄能器对压力变化起缓冲作用、溢流阀开启回油、活塞杆移位使压辊间缝隙加大从而使硬物通过压辊,系统压恢复正常,可以保护压辊不损坏。本机可以根据压球密度的要求调整压力,生产机动灵活。

型煤压球机工艺流程

电机带动硬齿面减速器,减速器低速输出为双轴平行,通过齿轮联轴器带动球辊相对运转,给料方式采用螺旋推进和排气装置,适用于干粉成型。此种传动方式,压球辊转动平稳,齿轮寿命长,传动扭矩大,辊面线压力高达100KN以上,一般应用于冶金、耐火企业的干粉压球机生产线上。

可将含水率高的煤粉一次压制成球,不添加任何粘合剂,纯度得到保证,直接成形,无需后续干燥过程、更有利于现有流程的衔接和改造。成球强度高,适合各种运输,减少包装成本,提高产品运输能力;经过成形后的脱硫石膏进放磨机后不出现粘磨、影响磨机产量等问题;脱硫石膏专用压球机结构紧凑、维修方便、操作简单、工艺流程短、能耗低、故障率低,主要轧辊部分采用优质合金钢材料(专利)大大提高了耐磨损及耐压能力,使该机具有较长的使用寿命。

型煤压球机在现代工业中的应用

冶金企业应用压球机把粉状物料压成球团,回炉冶炼,扩大了物料的使用范围;耐火材料企业把粉料压成球团,煅烧后提高了物料的纯度;化肥企业利用粉煤压成球团制造气型煤,达到降耗增收;这些都是各类企业利用球团技术的范例。因此,球团生产牵扯方方面面,哪个环节不到位,处理不好,都会影响企业的经济效益。因此在建设球团生产线的同时,多掌握一些实际情况,提高判断能力与处理能力,大大加强球团生产线的改进和完善,从而实现球团生产线顺利运转达产,是十分有益的。

型煤压球机的安装步骤与注意事项

第一步,型煤压球机安装好后应进行空载试车,顺序是由后面的设备逐台进行,检验电机运转方向是否正确,各主机运转是否正常,轴承温升是否过高,润滑油脂添加是否适量,如果异常,停车查清故障,排除后方可再次启动试车。

第二步,整线负荷试车,顺序是由后面的设备逐台启动,整线机器运转正常后投料运行。物料的添加先少量,逐步到正常,检查各机器是否闷车,电流是否过大,溜槽是否排料顺畅,如发生异常,由前往后逐台停车,进行检查,排除异常后再开车运行。

第三步,整线试生产,一般要连续运转4-8个小时,不得有任何异常情况发生,如有发生,由前往后逐台停车,排除故障后重新运转,时间重新计算。

本文网址http://www.mypsj.com/xmyqj.html原创,如转载请保留出处

欢迎咨询源通机械型煤压球机价格及相关信息!电话:037164127912 或QQ咨询点击这里给我发消息

脱硫石膏压球机图片

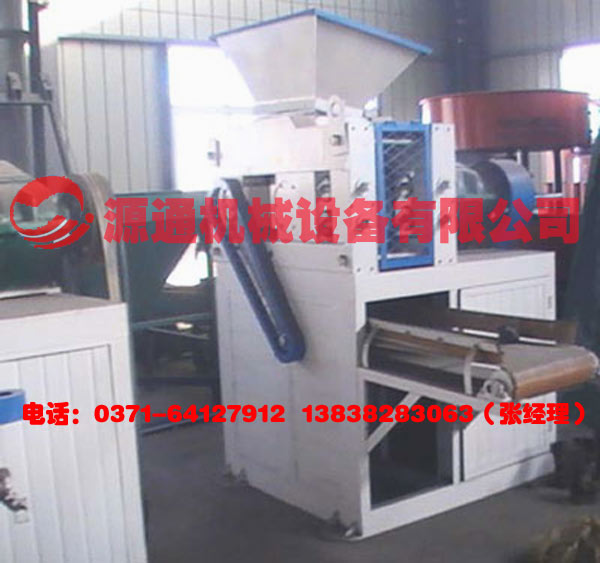

型煤压球机

型煤压球机

型煤压球机技术参数表
型号
性能
WLXM-360 WLXM-400 WLXM-500 WLXM-650 WLXM-750 WLXM-850 WLXM-1250 说明
产量 小时 4t/h 8t/h 11t/h 18t/h 25t/h 35t/h 70t/h
年产 1万t 2万t 3万t 5万t 7万t 10万t 20万t
轧辊宽度 250mm 280mm 300mm 336mm 400mm 500mm 650mm (65Mn)
轧辊直径 360mm 400mm 500mm 650mm 750mm 850mm 1250mm
功率 7.5kw 11-15kw 18.5-22kw 20-30kw 45kw 75kw 130kw 根据物料
主轴转速 18转/分 15转/分 13转/分 13转/分 13转/分 10转/分 10转/分
减速器 ZQ350 ZQ400 ZQ500 ZQ650 ZQ750 ZQ850 ZQ1250 标准配置
ZQ400 ZQ500 ZQ650 ZQ750       加强配置
压力形式 斜铁恒压 斜铁恒压 斜铁恒压 斜铁恒压 斜铁恒压 斜铁恒压 斜铁恒压 任选一种
轴座拉杆 轴座拉杆 轴座拉杆 液压式 液压式 液压式 液压式
液压恒压互换 液压恒压互换 液压恒压互换 液压恒压互换 液压恒压互换 液压恒压互换 液压恒压互换
压辊材质 65Mn 65Mn 65Mn 65Mn 65Mn 65Mn 65Mn 铸造 任选一种
    9cr2mn 9cr2mn 9cr2mn 9cr2mn 9cr2mn 锻造
合金钢 合金钢 合金钢 合金钢 合金钢 合金钢 合金钢 压铸
结构形式 双轴单压式 双轴单压式 双轴单压式 双轴单压式 双轴单压式 双轴单压式 双轴单压式 任选一种
四轴双压式 四轴双压式 四轴双压式 四轴双压式 四轴双压式 四轴双压式 四轴双压式
主轴轴承 319*4 319*4 2097724*4 2097732*4 2097732*4 2097734*4 2097744*4
主轴 ∮95mm ∮110mm ∮135mm ∮165mm ∮165mm ∮180mm ∮225mm
45#钢 45#钢 锻件 锻件 锻件 锻件 锻件 调质
球形尺寸 用户自定 用户自定 用户自定 用户自定 用户自定 用户自定 用户自定 常用30-60mm
