复合式破碎机

  • 所属分类:破碎设备
  • 简介: 复合式破碎机/复合破碎机产品介绍 复合式破碎机PCL立式复合式破碎机广泛应用于各种矿石、水泥、耐火材料、铝矾土熟料、金刚砂、玻璃原...
详细描述Detailed description
内容

复合式破碎机/复合破碎机产品介绍

复合式破碎机PCL立式复合式破碎机广泛应用于各种矿石、水泥、耐火材料、铝矾土熟料、金刚砂、玻璃原料等高硬、特硬物料的中、细碎领域。在机制砂生产线石料生产线以及各种冶金矿渣的破碎中更是得到普遍使用。与其它类型的破碎机相比破碎率比度较大,出料粒度可以任意调节,不受衬板磨损、板锤的影响;无筛条设置,破碎含泥量大、水分含量高的物料时不容易堵塞;采用弹性调节机构,进入破碎腔内的不可破碎物可自动排出,不会造成设备损坏;轴承水平布置,寿命长,可以破碎温度高的物料(如水泥熟料)。立轴式破碎机由于构造简单、耗能少、维修方便、出料粒度又能满足一定的需求,故有一定的需求市场。立轴式破碎机可分为立轴锤式破碎机、立轴反击式破碎机、立轴复合式破碎机和立轴冲击式破碎机,立轴破碎机的发明最初是受锤式破碎机的启示,把主轴竖起来安装,这样筒体就可以制成圆形 ,四周安装衬板以保护筒体,而筒体制作简单,因是圆形,其受力情况很好,故先问世的是立轴锤式破碎机,后来其他几种都是在立轴锤式破碎机基础上的衍生物。源通复合破碎机宣.jpg

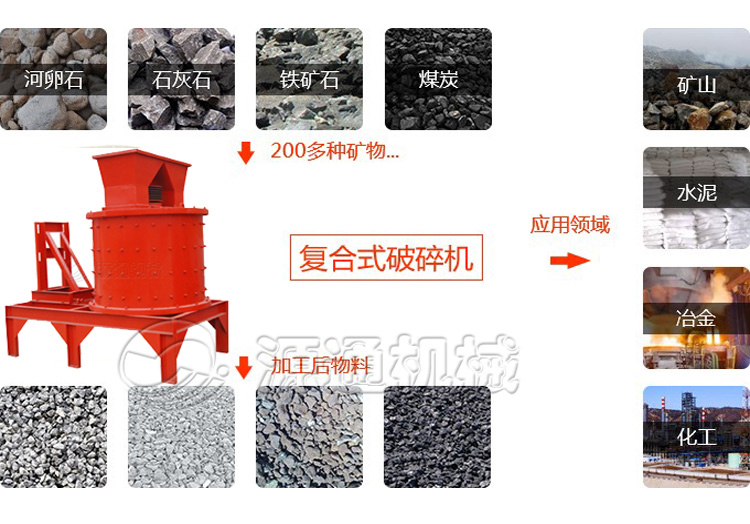

复合式破碎机用途

PFL系列立式复合破碎机,是根据市场需要,在吸取国内外好西碎设备的基础上,研制成功的一种直通式可调西碎设备。该设备可广泛用于:水泥、耐火材料、建材及人工制砂行业,对石灰石、河卵石、白云石、高炉渣、煤矿石、耐火材料等中硬度石料的西碎作业。特别适用于人工造砂和公路路面用石料的加工破碎。

复合式破碎机工作原理

主轴通过向心 调正滚动轴承安装在机体上,其轴向力由球面滚珠推力轴承承受,主轴上一般用键联接 若干排锤架,锤架上装有锤头。立轴反击式一般只有两排锤,中间有隔盘,把破碎机分成上 下两个破碎腔,即破碎腔和挤压破碎腔。所要破碎的物料由机器上部垂直落入高速旋转的叶轮内,在高速离心力的作用下,与另一部分以伞状形式分流在叶轮四周的物料产生高速撞击与粉碎,筒体内壁装有斜形齿的反击板。块状物料由进料口 进入第一破碎腔落到锤架上,被高速旋转的转子加速,使物料获得足够的动能,在离心力的 作用下,飞向周边,撞击在筒体的反击板上,被冲击破碎及反弹,又被高速旋转的板锤撞击粉碎。部分物料与高速旋转的转子一起作回转运动,在回转运动中,物料相互碰撞,挤压后 而被进一步粉碎后自然下落到隔盘上,在落到第二排锤架上,再次发生上述冲击、撞击、挤压,该机是属通过式粉碎。物料在互相撞击后,又会在叶轮和机壳之间以物料形成涡流多次的互相撞击、摩擦而粉碎,从下部直通排出,形成闭路多次循环,由筛分设备控制达到所要求的成品粒度。

复合式破碎机性能特点

复合式破碎机具有细碎、粗磨功能,受物料水分含量影响小,含水份可达8%左右,复合破碎机结构简单合理、运行成本低,利用石打石原理,磨损小。还有工作噪声低于75分贝(db级),粉尘污染少。 适合破碎中硬、特硬物料。无筛条设备,含泥量大的物料不会堵塞,不可破碎物进入机体可自动排出,不会造成设备的损失。该设备粉碎物料直流,生产效率高,结构独特,运转平稳,噪音低,维修方便,开启工作仓门即可轻松更换易损件。破碎产品成立方体,堆积密度大,铁污染极小,且破碎率高,节能,维修方便。

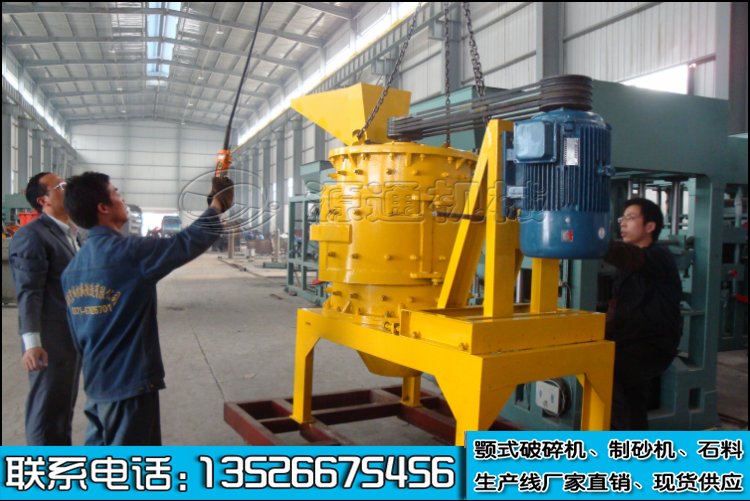

复合式破碎机安装试车

1、该设备应安装在水平的混凝土基础上,用地脚螺栓固定。

2、安装时应注意主机体与水平的垂直。

3、安装后检查各部位螺栓有无松动及主机仓门是否紧固,如有请进行紧固。

4、按设备的动力配置电源线和控制开关。

5、检查完毕,进行空负荷试车,试车正常即可进行生产。

操作规程

1、开机前应检查机体仓门是否闭紧,机器运转期间严禁开门,以防发生危险。

2、破碎机必须空载启动,待运转正常后方可下料生产。

3、入料粒度要按规定要求,过大会造成设备损坏和产量低。

4、破碎过程中如发现异常现象,即停车检查,排除故障后再进行生产。

5、定期向转动轴承部位加入润滑油。

常见故障及排除方法


故障现象

排除方法

1

粒度细

锤头多

减掉一层或两层锤头

2

粒度粗

皮带松或转速低

调紧皮带,检查电压是否为380V

3

机体摆动

转子离心力不平衡

更换新锤头,或调整锤头重量

欢迎咨询源通机械复合式破碎机价格及相关信息!电话:037164127912 或QQ咨询点击这里给我发消息

复合式破碎机图片

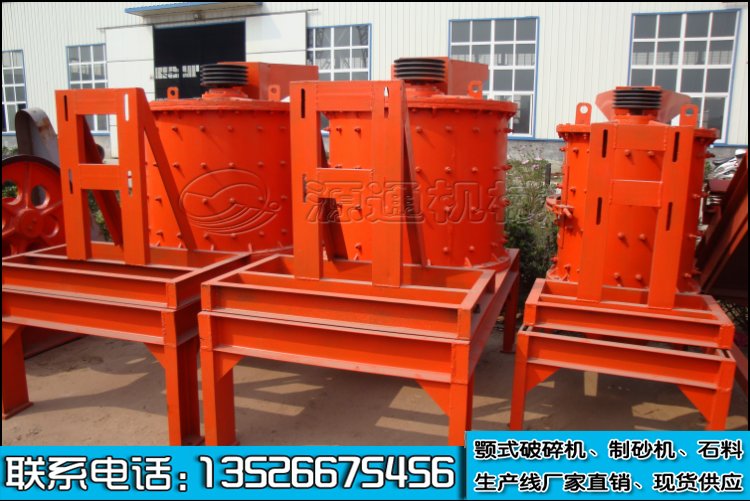

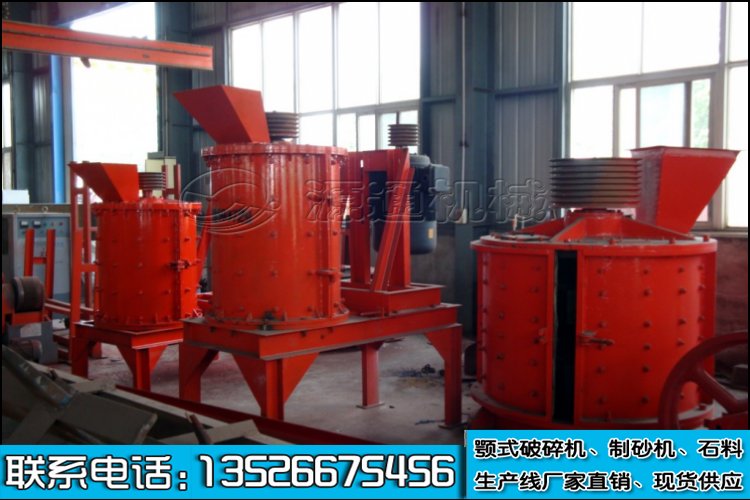

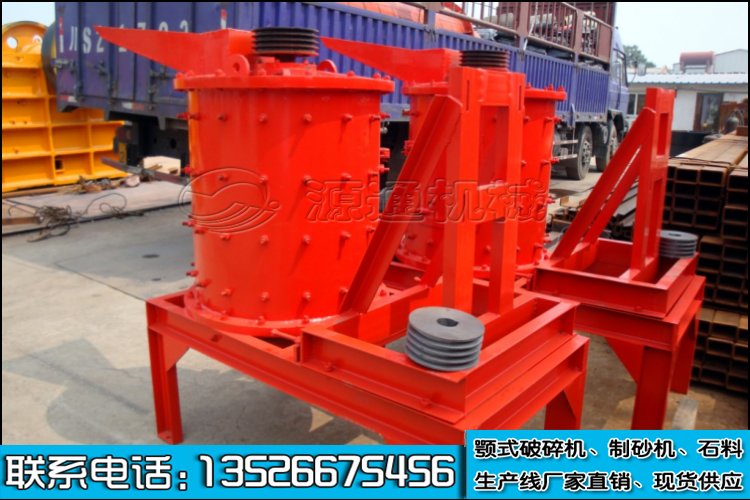

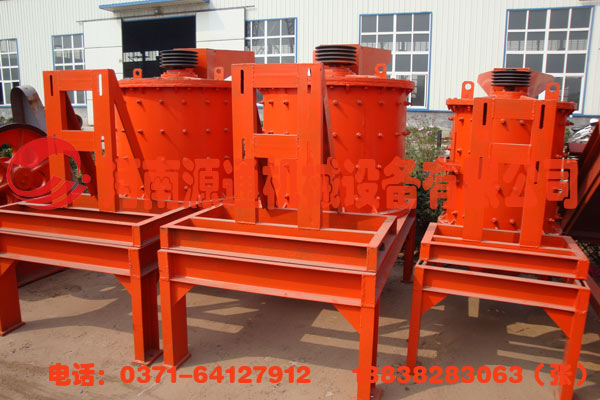

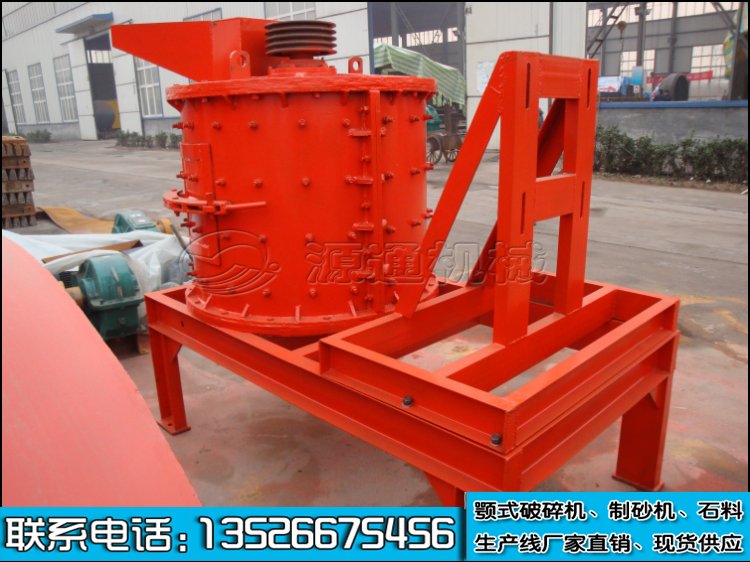

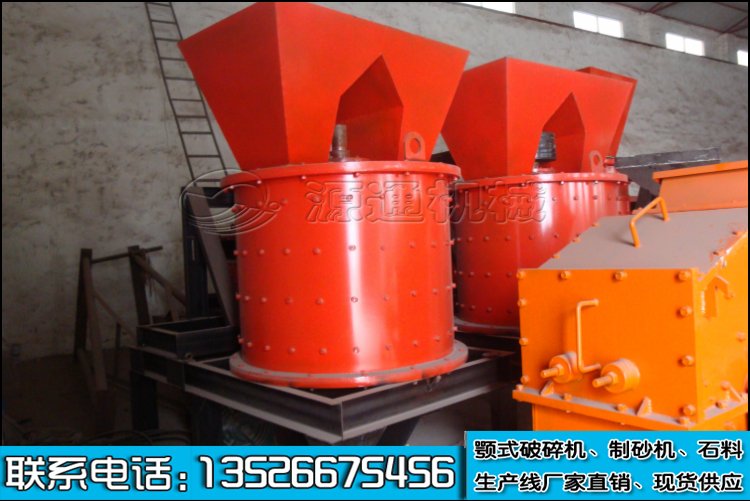

复合式破碎机

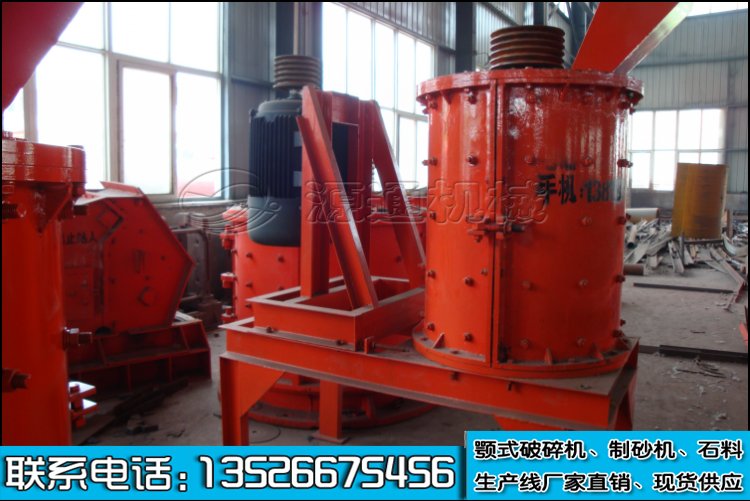

复合式破碎机

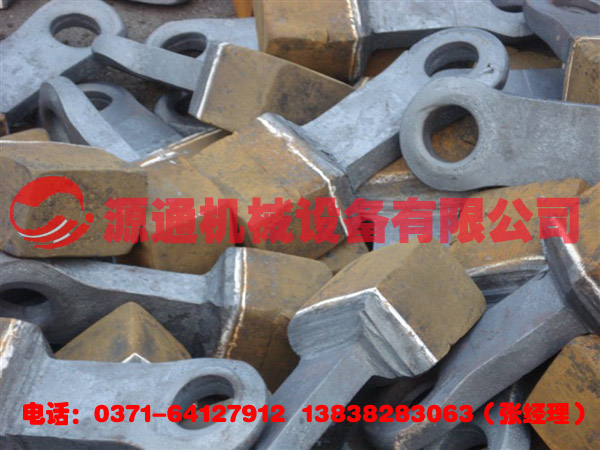

锤式破碎机合金锤头

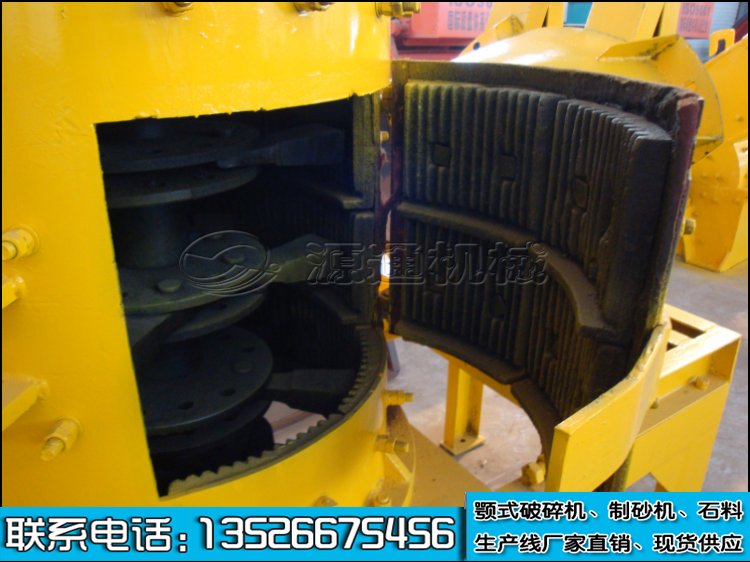

复合式破碎机锤头

复合式破碎机技术参数
规格 PEL-800 PEL-1000 PEL-1250 PEL-1500 PEL-1750 PEL-2000
本文属http://www.mypsj.com原创,如转载请保留出处
筒体直径(mm) 800 1000 1250 1500 1750 2000
生产率(t/h) 10-20 20-40 40-70 70-100 90-130 100-160
给料粒度 <100 mm <120 mm <150 mm <180 mm <200 mm <220 mm
出料粒度(mm) <3-5 60-90% <3-5 60-90% <3-5 60-90% <3-5 60-90% <3-5 60-90% <3-5 60-90%
主轴转速(r/min) 934 769 530 495 424 370
电机功率(kw) 22-30 37 75 132 160 185
外形尺寸(mm) 2100x1200
x1700
2600x1400
x1900
2800x1600
x2100
3100x1900
x2200
3710x2360
x2390
4100x2660
x2620
