圆锥式破碎机

  • 所属分类:破碎设备
  • 简介: 圆锥式破碎机产品介绍 圆锥式破碎机一般分为标准型和短头型,标准型给料粒度大,排料粒度也较粗,短头型的圆锥破碎机破碎锥较陡,给料...
详细描述Detailed description
内容

圆锥式破碎机产品介绍

圆锥式破碎机一般分为标准型和短头型,标准型给料粒度大,排料粒度也较粗,短头型的圆锥破碎机破碎锥较陡,给料粒度小,有利于生产细粒级的物料,所以说标准型一般用于粗、中碎,短头型用于中、细碎。因此在一些制砂生产线中可代替传统的颚式破碎机,因为旋回式破碎机在每一刻转动时都在进行破碎与排料工作,所以圆锥破碎机比鄂式破碎机效率高一倍之多。圆锥破碎机密封采用润滑脂密封,避免了给水及排水系统易堵塞的弊病及水油易混合的缺陷,弹簧保险系统是过载保护装置,可合异物、铁块通过破碎腔而不危害破碎机。具有破碎力大、效率高、处理量高、动作成本低、调整方便、使用经济等特点。又可叫做旋回式破碎机。

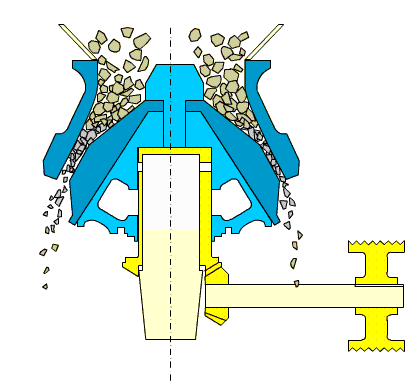

圆锥式破碎机工作原理

圆锥式破碎机工作时,电动机的旋转通过皮带轮或联轴器,圆锥式破碎机传动轴和圆锥部在偏心套的迫动下绕一周固定点作旋摆运动。从而使破碎圆锥的破碎壁时而靠近又时而离开固装在调整套上的轧臼壁表面,这样矿石在破碎腔内不断受到挤压、冲击,和弯曲作用而实现矿石的破碎。电动机通过伞齿轮驱动偏心套转动,使破碎锥作旋摆运动。破碎锥时而靠近又时而离开固定锥,完成破碎和排料。圆锥式破碎机支撑套与架体连接处靠弹簧压紧,圆锥式破碎机在不可破异物通过破碎腔或因某种原因机器超载时,圆锥式破碎机弹簧保险系统实现保险,圆锥式破碎机排矿口增大,异物从圆锥式破碎机破碎腔排出,如异物卡在排矿石可使用清腔系统,使排矿继续增大,使异物排出圆锥式破碎机破碎腔,实现保险,防止机器损坏。破碎腔表面铺有耐磨高锰钢衬板,排矿口大小采用液压或手动进行调整。

圆锥式破碎机性能特点

圆锥破碎机采用液压技术和大型滚动轴承,加大了破碎机力度和振动强度,主轴为固定式,偏心套上移直接驱动椎体,消除偏心套和直套间隙,使破碎工作得到强化,标定排矿口粒度可达70%--80%。主轴两端支撑,强度高,直径较小,质量轻,偏心旋摆系统采用高摆频,小偏心距运转阻力 小,能耗低。锥陡使破碎腔给矿口几乎垂直,给矿能力在衬板寿命周期内保持恒定,破碎性能稳定,从而提高了衬板使用寿命,磨耗费用降低;一个偏心套可设置4 中不同的偏心距,使用不同生产要求。一个底部支撑液压缸可实现排矿口调整、过铁、清腔和过载保护。细碎腔型按料层破碎原理设计。圆锥式破碎机是河南源通机械设备生产的主要产品之一,圆锥破碎机广泛应用在冶金工业、建材工业、筑路工业、化学工业与石料生产线中,适用于破碎中等和中等以上硬度的各种矿石和岩石,本机具有破碎力大、效率高、处理量高、动作成本低、调整方便、使用经济等特点。圆锥式破碎机由于零件选材与结构设计合理,故使用寿命长,而破碎产品的粒度均匀,减少了循环负荷,在中、大规格破碎机中,采用了液压清腔系统,减少了停机时间,且每种规格的破碎机腔型多,用户可根据不同的需要,选择不同的腔型,以更好的适应用户需要,购买客户使用表明:圆锥破碎机中碎处理能力为140t/h,排矿中0~40mm的粒级 含量大于79%;细碎机处理能力为平均为878t/h,排矿中小于12mm的粒级含量大于60%。空载运行功率为50KW,衬板寿命为600~500小 时。SMH新型液压圆锥破碎机比传统的圆锥破碎机有很大优势。咨询电话:0371-64127912。

欢迎咨询源通机圆锥式破碎机价格及相关信息!电话:037164127912 或QQ咨询点击这里给我发消息

圆锥式破碎机图片

圆锥式破碎机技术参数
型号 破碎锥直径 给料尺寸 排料口宽度 处理能力 电动机功率(kw) 主轴摆动次数 重量Weight(t) 外形尺寸(长×宽×高)
Type
PYB 600 600 65 12-25 40 30 356 5 2234×1370×1675
PYD 35 3-13 12-23 5.5
PYB 900 900 115 15-50 50-90 55 333 11.2 2692×1640×2350
PYZ 60 5-20 20-65 11.2
PYD 50 3-13 15-50 11.3
PYB 1200 1200 145 20-50 110-168 110 300 24.7 2790×1878×2844
PYZ 100 8-25 42-135 25
PYD 50 3-15 18-105 25.3
PYB 1750 1750 215 25-50 280-480 160 245 50.3 3910×2894×3809
PYZ 185 10-30 115-320 50.3
PYD 85 5-13 75-230 50.2
PYB 2200 2200 300 30-60 59-1000 280-260 220 80 4622×3302×4470
PYZ 230 10-30 200-580 80
PYD 100 5-15 120-340 81.4
