颚式破碎机

  • 所属分类:破碎设备
  • 简介: 颚式破碎机产品介绍: 颚式破碎机又被称为鄂式破碎机、鳄式破碎机,俗称颚破,源通机械生产的颚式破碎机是一种新型的颚式破碎机机械,是在...
详细描述Detailed description
内容

颚式破碎机产品介绍:

颚式破碎机又被称为鄂式破碎机、鳄式破碎机,俗称颚破,源通机械生产的颚式破碎机是一种新型的颚式破碎机机械,是在以前老式破碎机的基础上改进而设计出的最新式的破碎机器。该颚式破碎机是替代老式颚式破碎机的新一代产品,颚式破石机是最常见破碎设备,它是使用时间最早,也是使用时间最长的破碎机,已经历了几代技术革命和创新,由简摆式向复摆式颚式破碎机发展,市场上现在的颚式破石机大部分都是复摆式颚式破石机。主要应用于矿山与大块物料的破碎,颚式破碎机分为粗破和细破两种,广泛应用于矿山、建筑、冶金、石料生产线、公路、化工和建材等多种行业,该颚式破碎机所产的石料粒型均匀,适用于莫氏7级以下的各种物料的粗、中、细碎,当用于细碎是,宜选用细碎颚式破碎机。颚式破碎机适用的物料有硫铁矿石、磷矿石、重晶石、天青石、电石、焦炭、石灰石等。不宜用于片状矿石的破碎。在使用颚式破碎机的生产流程上,宜设置控制给料速度装置及预先筛分与检查筛分,可以使产品粒度均匀,过粉碎减少,提高破碎产品的质量。


颚式破碎机的运行成本分析:

鄂式破碎机具有生产效率高,产量大,破碎比大,能耗较低等优点,在制砂生产线中作为一级破碎的主机,已得到市场的广泛应用。在实际的破碎作业中,有些客户的原料是石灰石,颚破的颚板损耗非常低,一副颚板的使用寿命达到一年是很常见的现象。这是因为石灰石不仅仅硬度很低(4~5级),而且石料中的硅含量很低,对破碎机的耐磨件的磨蚀性很低。在很多对石料的粒型要求不高的石料场,用户愿意使用颚式破碎机、细性颚式破碎机/弹簧圆锥破搭配的方式来组建石料生产线。因为颚破与弹簧圆锥破都属于层压原理,耐磨件的磨损比较小,生产成本也就比较低廉。但是,也由于层压原理,会导致破碎的石料粒型不太好,针片状石料的含量比较高,石料的内裂纹比较严重,是高等级建筑所不愿意接受的,因此市场售价较反击式破碎机制造的石料便宜。如果市场对成品石料的粒型有一定的要求,用户又想降低易损件的吨成本,可以考虑粗颚破+细颚破/圆锥式破碎机作为头破与二破,反击式破碎机放在第三道破碎的位置上,主要起到整型的目的。这样不仅降低了反击破的磨损成本,也可以得到粒型好的石料。

颚式破碎机/鄂式破碎机工作原理:

颚式破碎机的结构简单,制造容易,工作可靠,使用维修方便,破碎方式为驱动挤压型。颚式破碎机的电动机驱动皮带和皮带轮通过偏心轴使动颚做上下运动,当动颚上升时肘板和动鄂间夹角变大,从而推动动颚板向定颚板接近,与此同时物料被挤压、搓、碾等多重破碎;当动颚下行时,肘板和动颚板间夹角变小,动颚在拉杆与弹簧的作用下离开定颚板,此时已破碎物料从破碎腔下口排出,随着电动机连续转动破碎机动颚作周期性的压碎和排料,实现批量生产。颚式破碎机动颚体和前机架间有防护板,当破碎非常坚硬的岩石(压碎率非常低)时使用防护板或在使用较小的排料口(通常大于或等于最小建议排料口)时。这样为动颚体和前机架提供了附加保护。颚式破碎机整体式支架直接栓接在破碎机后机架(端板)上,传动电动机安装在支架上,支架座钢板厚度为16mm通过Φ30mm连杆固定,使得安装非常简单,还可以节约维修费用,轻钢结构机架上安装电动机,只需要较小的安装空间。


颚式破碎机/鄂式破碎机结构及特点:

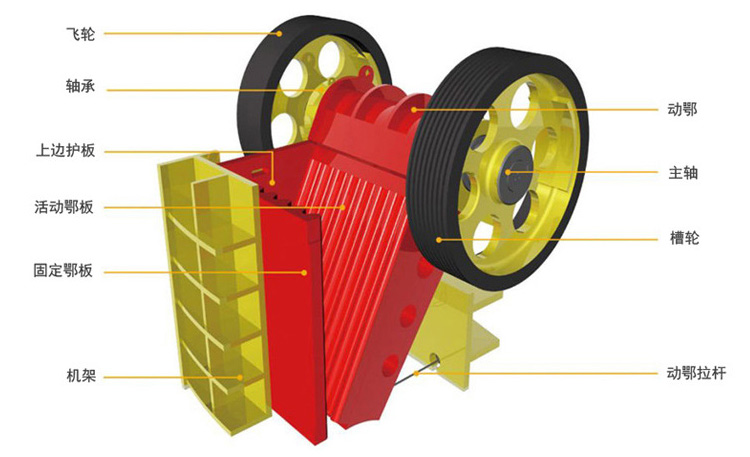

颚式破碎机(颚破)的结构主要有机架、偏心轴、大皮带轮、飞轮、动颚、侧护板、肘板、肘板后座、调隙螺杆、复位弹簧、固定颚板与活动颚板等组成,其中肘板还起到保险作用。颚式破碎机(鄂式破碎机)的调整装置主要是通过调整排料口的大小来控制产品颗粒。颚式破碎机的调整装置主要有提升楔块和顶杆垫片式两种。一般采用楔块式,由前后两块楔块组成,前楔块可前后移动,顶住后推板;后楔块为调节楔,可上下移动,两楔块的斜面倒向贴合,由螺杆使后楔块上下移动而调节出料口大小。小型颚式破碎机的出料口调节是利用增减后推力板支座与机架之间的垫片多少来实现。为了防止颚式破碎机超负荷运行导致设备损坏,在零件设计计算时,将后推力板制成最薄弱的一个环节,过负荷时它首先折断,以保证轴承及鄂式破碎机其他部分不受损坏。通常后推力板用铸铁制成,并在中间钻孔或切槽来减小其断面尺寸,过载时它们首先折断。这种保险装置有效保护了鄂式破碎机的使用寿命。

颚式破碎机日常维护事项

第一点是颚式破石机正常运转后,方可投料生产。

第二点是待碎物料应均匀地加人破碎机腔内,应避免侧向加料或堆满加料,以免单边过载或承受过载。

第三点是颚式破石机正常工作时,轴承的温升不应超过30摄氏度,最高温度不得超过70摄氏度。超过上述温度时,应立即停车,查明原因并加以排除。

第四点是颚式破石机停车前,应首先停止加料,待破碎腔内物料完全排出后,方可关闭电源。

第五点是破石机破碎时,如因破碎腔内物料阻塞而造成停车,应立即关闭电源停止运行,将破碎腔内物料清理干净后,方可再行启动。

第六点是河南方大颚式破石机颚板一端磨损后,可调头使用。

第七点是颚式破石机使用一段时期后,应将紧定衬套重新拧紧,以防紧定衬套松动而损伤机器。

随着用户对鄂式破碎机需求的不断改变和增长,鄂式破碎机必须不断地改进调整以适应新时代的发展,除了保证质量,性能外,也需要在原来基础上增加或调整许多新的功能以满足不同用户的需求。只有这样才能跟上时代的步伐,得到更多用户的认可。比如颚式破碎机除机架,动颚体总承,飞轮,电机等与原来配置相同外,还增加了给料斗,并根据不同需求设计不同的尺寸,可以保护动颚体免受直接撞击,有效防止破碎机磨损。进料端有百叶窗式防护罩,保护电机的三角皮带不会被飞出的石料卡入。还可以防止在破碎过程中,操作者观察破碎腔时,飞出的石料溅伤眼睛。排料室设有隔板,形成破碎物料的"垫层",承受下落矿石的撞击,吸收物料落到皮带运输机前的大部分冲击力,从而增加运输皮带使用寿命。

欢迎咨询源通机械颚式破碎机价格、鄂式破碎机价格及相关信息!电话:037164127912 或QQ咨询点击这里给我发消息

颚式破碎机/鄂式破碎机图片:

颚式破碎机工作图

颚式破碎机工作图

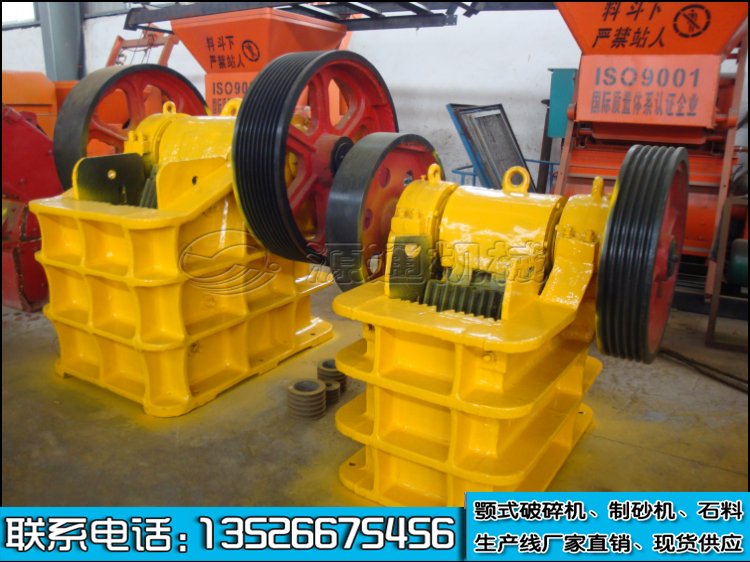

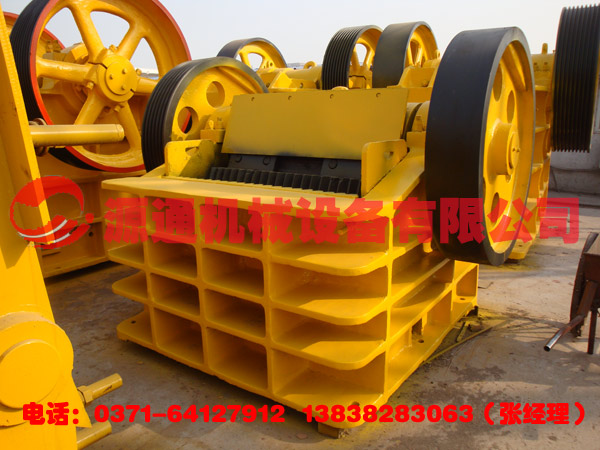

颚式破碎机

颚式破碎机

颚式破碎机配件

颚式破碎机配件

颚式破碎机鄂板

颚式破碎机鄂板

颚式破碎机技术参数
规格型号
技 术 性 能
电机功率
(kw)
外型尺寸
(长×宽×高)
(mm)
重量
(kg)
最大进料
(mm)
调整范围
(mm)
生产能力
(m3/h)
主轴转速
(r/min)
本文属http://www.mypsj.com原创,如转载请保留出处
PEF150×250 125 10-40 1-3 285 7.5 922×745×933 600
PEF200×300 165 20-70 2-8 265 11 1056×1100×1120 800
PEF250×400 210 20-80 5-20 310 18.5 1108×1142×1392 2500
PEF400×600 340 40-90 10-40 275 30 1700×1732×1392 7200
PEF350×750 290 30-55 20-50 300 37 1900×1806×1808 8900
PEF500×750 425 50-100 34-68 275 55 2050×1860×2145 11320
PEF600×900 480 75-200 40-120 255 75 2792×2168×2250 17600
PEF750×1060 630 80-200 80-160 250 90 4180×2560×3070 30530
PEF900×1200 750 100-200 110-200 250 110 5200×2900×3500 50000
PEF1200×1500 1020 150-300 220-400 180 160 4200×3300×3500 106000
PEX150×750 125 10-40 5-15 300 15 1220×1480×1180 3600
PEX250×1000 210 15-55 10-32 300 37 1580×1992×1380 7350
PEX250×1200 210 15-60 12-38 300 37 1530×2192×1380 8700
PEX300×1300 250 20-90 16-65 300 55 1930×2400×1747 11600
