锤式破碎机产品介绍

锤式破碎机是1895年由M.R.Bedmson发明的,至今已有100多年的历史,在此过程中锤式破碎机得到不断的完善,到目前为止,这种破碎机在选煤、水泥、电力、化工、冶金等工业部门应用的非常广泛,主要用于中细碎石灰石、页岩、煤,盐,白亚,石膏,明矾,砖瓦,炉渣等中硬和低硬物料。其物料的抗压强度不超过100兆帕,湿度不大于15%。可作为石料破碎,石头破碎,矿山破碎,塑料粉碎,垃圾粉碎等材料的破碎设备使用,还用于破碎纤维结构、弹性和韧性较强的碎木头、纸张或破碎石棉水泥的废料以及回收石棉纤维等等。 除此之外,锤式破碎机不仅可用于破碎生产线,制砂生产线,也可在选矿生产线中替代圆锥式破碎机。


锤式破碎机的分类:

⑴、按回转轴数分为:单转子和双转子。

⑵、按转子的回转方向分:不可逆式和可逆式。

⑶、按锤头的排列方式分:单排式和多排式。

⑷、按锤头在转子上的连接方式:固定锤式和活动锤式。

锤式破碎机工作原理

锤式破碎机主要是靠破碎机锤头的冲击作用破碎物料,在转子下部,设有筛板、物料进入破碎机中,立即受到高速回转的锤头的冲击而粉碎。粉碎物料中小于筛孔尺寸的粒级通过筛板排出,大于筛孔尺寸的粗粒级阻留在筛板上继续受到锤子的打击和研磨,破碎了的物料,从锤头处获得动能,以高速向机壳内壁的衬板和篦条上冲击而第二次破碎。最后通过筛板排出机外。 物料进入锤头工作区后,被高速回转的锤头冲击破碎,被破碎的物料从锤头处获得动能,以高速向破碎板和篦条筛上冲击进行二次破碎,此后,小于篦条筛缝隙的物料便从缝隙中排出,而粒度较大的物料,弹回到衬板和篦条筛的粒状物料,还将受到锤头的附加冲击破碎,在物料破碎的整个过程中,物料之间也相互冲击粉碎。

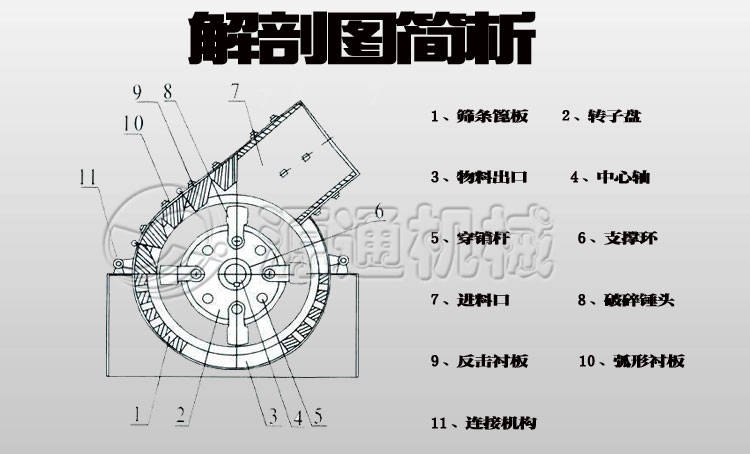

锤式破碎机的结构

锤式破碎机由机壳、转子、蓖条、打击板、锤头、支架、衬板等组成。

1.机壳由上机体、后上盖、左侧壁和右侧壁组成,各部分用螺栓连结成一体,上部开有进料口,内部镶有高锰钢衬板,磨损后可以更换,机壳和轴之间漏灰现象十分严重,为了防止漏灰,设有轴封。机壳下部直接安放在混凝土基础上,并用地脚螺栓固定。为了便于检修、调整和更换蓖条,下机体的前后两面都开有一个检修孔。为了便于检修、更换锤头方便,两侧壁也对称的开有检修孔。

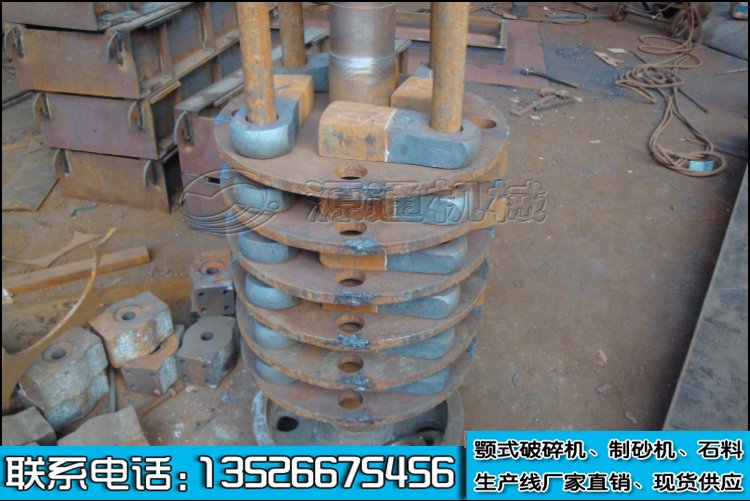

2.转子由主轴、圆盘、销轴等组成,圆盘上开有6个均匀分布的销孔,通过销轴将6-8个锤头悬挂起来。为了防止圆盘和锤子的轴向窜动。销轴两端用锁紧螺母固定。转子支承在两个滚动轴承上。此外,为了使转子在运动中储存一定的动能,避免破碎大块物料时,锤头的速度损失不致过大和减小电动机的尖峰负荷,在主轴的一端还装有一个飞轮。

3.主轴是支承转子的主要零件,冲击力由它来承受。因此,要求其材质具有较高的韧性和强度。通常断面为圆形,且有平键和其他零件连接。

4.打击板有两块,折线型。一个可以调整,一个是固定的。调整的一个靠的是安装在箱体上的螺杆装置。

5.锤头是主要的工作部件。其质量、形状、和材质对破碎机的生产能力有很大的影响。因此,根据不同的进料尺寸来选择适当的锤头质量。要破碎中等硬度的物料,可以采用如图3-1所示的形状。锤头用高碳钢铸造或锻造,也可用高锰钢铸造。为了提高耐磨性,有的锤头表面涂上一层硬质合金,有的采用高铬铸铁。

6.蓖条的排列形式是与锤头的运动方向垂直的。与转子的回转半径有一定的间隙的圆弧状,合格的产品通过蓖缝排出。其断面形状为梯形,常用锰钢铸成。蓖条多为一组尺寸相等的钢条。安装时,插入蓖条架上的凹槽,两蓖条之间用垫片隔开。截面形状用梯形。

锤式破碎机结构及特点

锤式破碎机有箱体、转子、锤头、反击衬板、筛板等组成。 源通机械锤式破碎机工作锤头,采用新工艺铸造,特别耐磨、耐冲击。 还可根据客户要求,调节需要的粒度。 锤破机体结构密封,解决了破碎车间的粉尘污染和机体漏灰问题。 锤式破碎机整体设计造型美观、结构紧凑,易损件少,维修方便等优点,是升级换代产品 。

锤式破碎机的优点:

⑴、构造简单、尺寸紧凑、自重较小,单位产品的功率消耗小。

⑵、生产率高,破碎比大(单转子式的破碎比可达i=10~15),产品的粒度小而均匀,呈立方体,过度破碎现象少。

⑶、工作连续可靠,维护修理方便。易损零部件容易检修和拆换。

锤式破碎机的缺点:

⑴、主要工作部件,如:锤头、蓖条、衬板、转子、圆盘等磨损较快,尤其工作对象十分坚硬时,磨损更快。

⑵、破碎腔中落入不易破碎的金属块时,易发生事故。

⑶、含水量﹥12%的物料,或较多的粘土,出料篦条易堵塞使生产率下降,并增大能量损耗,以至加快了易损零部件的磨损。

欢迎咨询源通机械锤式破碎机价格及相关信息!电话:037164127912 或QQ咨询点击这里给我发消息

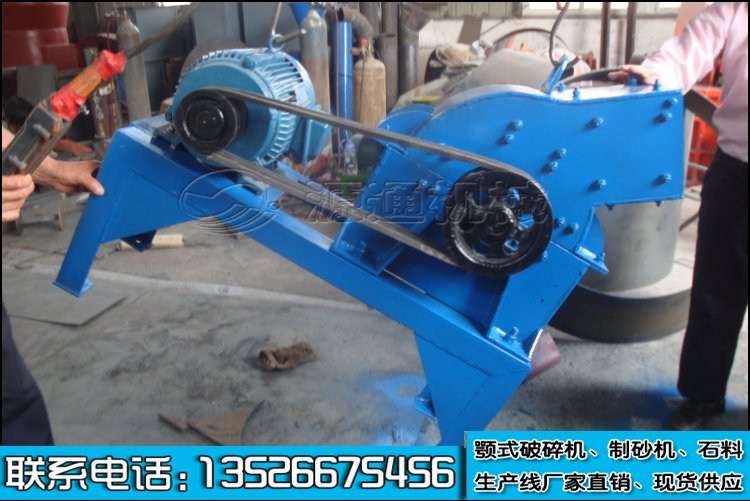

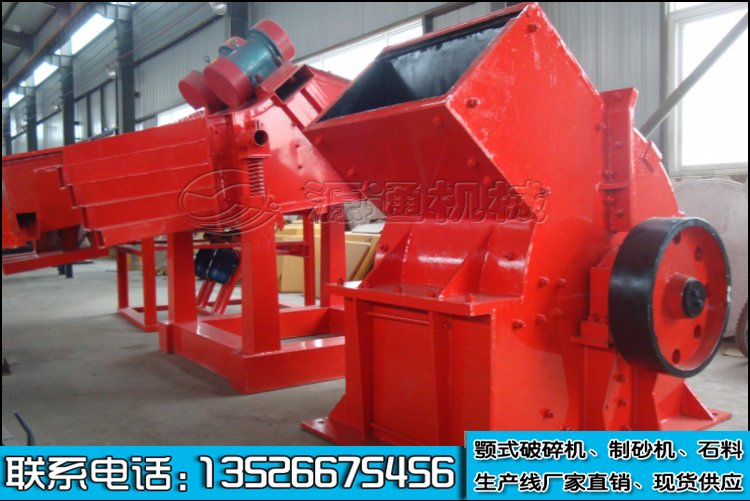

锤式破碎机图片

颚式破碎机工作图

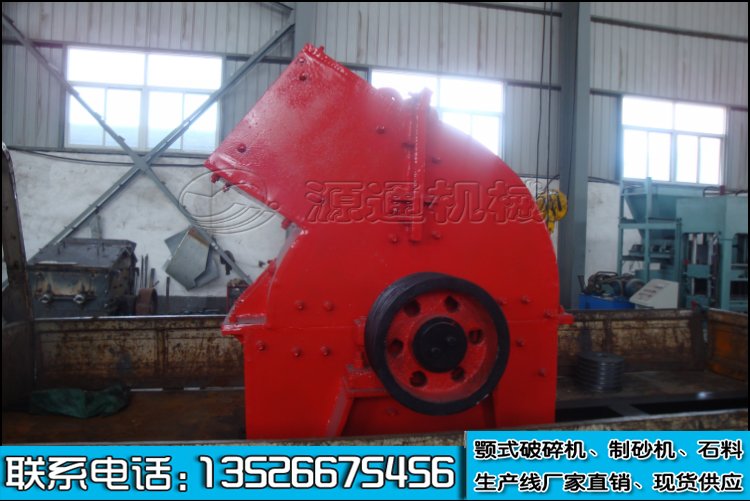

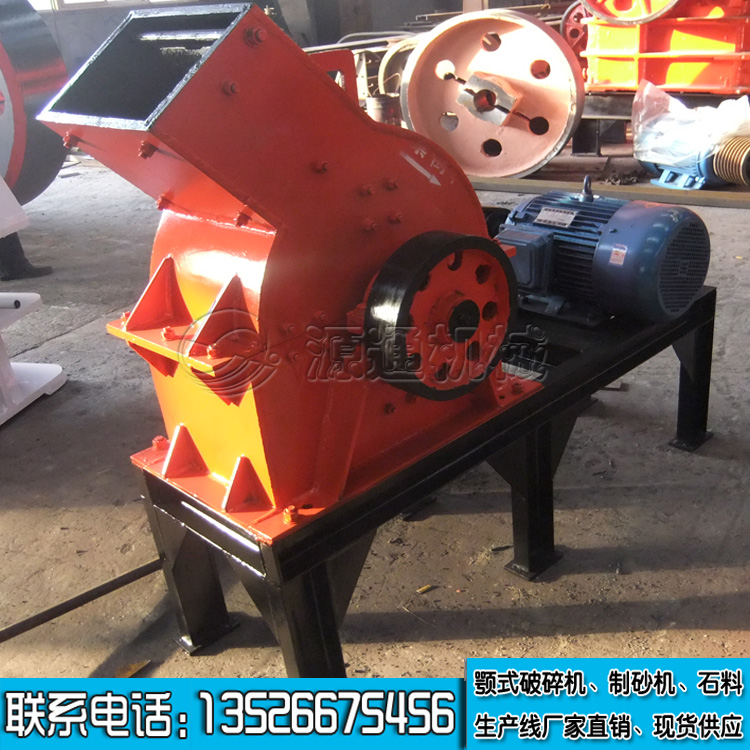

锤式破碎机

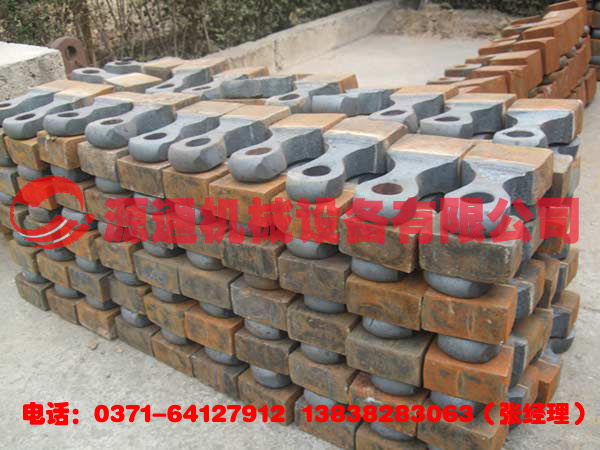

锤式破碎机合金锤头

锤式破碎机合金锤头

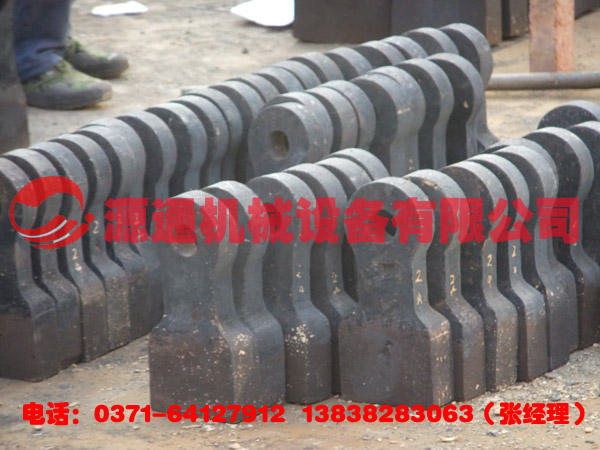

锤式破碎机锻造锤头

锤式破碎机锻造锤头

颚式破碎机鄂板

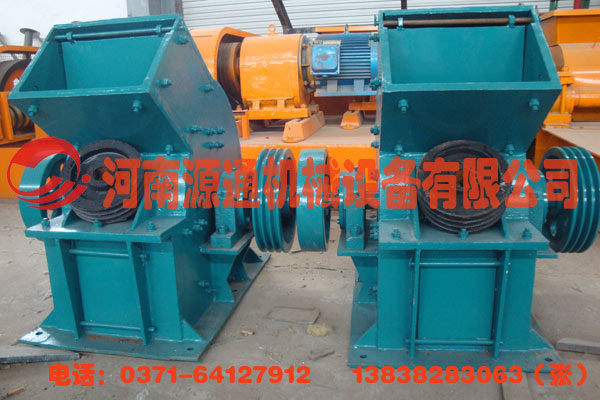

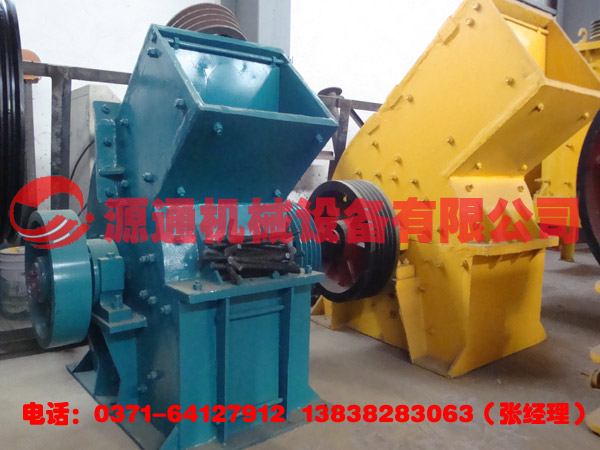

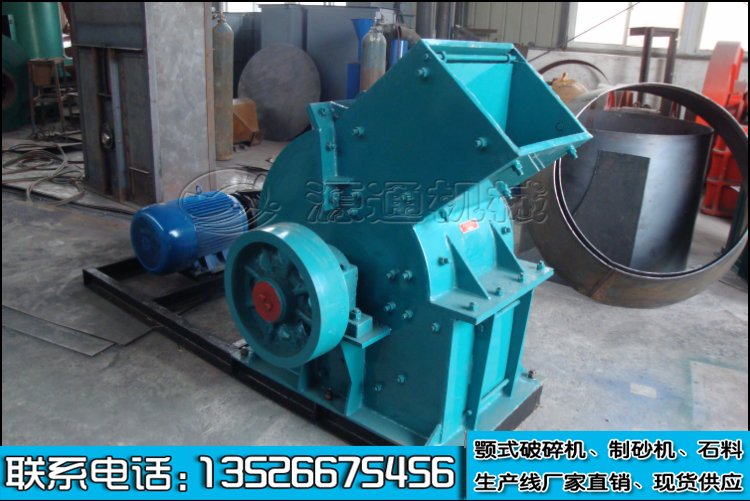

锤式破碎机照片

锤式破碎机参数
型号 转速r/min 进料粒度 出料粒度 产量t/h 重量t 功率 kW 外型尺寸
本文属http://www.mypsj.com原创,如转载请保留出处
PC-300×200 1650 ≤80mm 8mm 1-5 0.5 5.5 550×400×630
PC-400×300 1450 ≤100mm 10mm 3-10 0.8 11 600×670×800
PC-500×300 1250 ≤100mm 15mm 5-15 1.2 18.5 650X800X850
PC-600×400 1000 ≤220mm 15mm 5-25 1.5 22 1055×1020×1000
PC-800×600 980 ≤350mm 15mm 10-50 3.1 55 1360×1330×1020
PC-800×800 980 ≤350mm 15mm 10-60 3.5 75 1440×1740×1101
PC-1000×800 1000 ≤400mm 13mm 20-75 7.9 115 3514×2230×1515
