立式烘干机

立式烘干机产品介绍

立式烘干机是利用锅炉用热风机把热风从热风炉（或各种热源尾气）直接引进烘干机循环风道，再经过烘干机内均匀分布的三十余根风管。使所烘物料吸热均衡。并达到理想的效果。 用于未干前一些球状或颗粒物料。使其烘干后达到预想的强度，该烘干于转筒烘干机相比，最大的优点是减少在烘干过程中不与筒体和扬板碰撞，保障成品破损率降到最低。

立式烘干机是面对现今型煤干燥炉普遍存在的投资额大、占地面积大故障率高的情况下，针对工业型煤干燥特性，运用低大风量及重力原理，经研发设计、工业化试验、产品换代升级、投入运营大规 模化等几个阶段，历时数年且取得成功的产品。在产品中，充分体现了适用创新、拓展效能、降低成本、提高质量。立式烘干机安全生产和保护环境,是型煤生产线用于干燥的理想设备。

立式烘干机的工作原理

成型后的"水球"由皮带机输送到炉顶，由布料装置均匀分布到炉顶全截面。型煤在其运行轨道上一边靠重力缓慢下 移一边与强风进行热交换。型煤蒸发出的水分又由强风随机带走。型煤经两小时左右的蒸发过程达到充分干燥。经济特点：与现今通用的返排式干燥炉相比，投资额降低1/2；占地面积是其1/5-1/3；能耗及运行费用大幅降低。使用特点：本产品工艺匹配性好，易于在生产线中与其它设备联接和实现自动化。设备操作方便，维护简单。干燥炉本体无机械 运动部件，日常无需维护。连续运行，效率高、产量大。给某大型化肥厂使用，干燥煤棒，取得了良好效果：入造气炉煤棒，水分降至3%左右，产气量明显提高；大量节约了人力，减轻了劳动强度；节约了场地，扩大了产量。

立式烘干机的结构

立式烘干机是由固定筒体、进出风装置、进出料装置、高产高效热交换装置、保温装置等构成，其主要装置组成及功能如下：

1.防堵旋转刮料装置

该装置由振动电机、布料盆锥、连杆和轴承座组成，其功能是强制卸料，并使物料在烘干机横截面分布均匀。

2.振动流量调节防堵装置

该装置设置在烘干机预热带，由多组层叠状扬料锥、弹性联接机构、电磁振动器、联接杆等组成，其功能是利用其振幅调节物料在烘干机内流速，增加物料分散度；物料层状流动，不断翻滚、碰撞，与热烟气充分交错式换热；该结构抗物料粘接且物料流速充分可调。

3.静止式热交换组合装置

该装置分布在烘干机的预热带和干燥带。预热带由多组不同角度组合的扬料锥叠构成，其功能是物料层状流动、交错换热、抗堵塞，最大限度增加通风面积，延长热烟气与物料交换时间，提高交换频率；烘干带由不同角度组合的散料篦锥与篦盆构成，其功能是充分分散、聚合物料，形成空间分布均匀料幕，缩短物料与热烟气换热时间，提高换热速率。

4.二次热风管结构和技术

该技术采用外环形进风调节装置，热烟气一部分从烘干机底部进入，另一部分由外环形进风调节装置从中、上部进入烘干机，由调节叠阀控制进风量，调节预热带、烘干带的区域和温度，调节分配各个区域的供热能力，物料与热烟气在各个区域交换效率最佳。

5.微机自动检测控制系统

该系统由控制柜、电脑、测温仪、测湿仪及计算机软件系统组成，该系统的功能是通过对预热带、烘干带、干燥带三个区域的物料水份和气体温度进行在线检测，由计算机软件自动平衡控制系统的料、风、温，并对系统的供热能力、引风量、二次热风分布供热能力、物料截流量及停留时间等系统参数进行在线调整，以实现系统的工艺参数动态优化平衡，提高系统热能的利用率。

6.内环形进风装置：采用该进风方式，使得烘干机底部截面上布风均匀，供热均衡，强化烘干效果。

7.采用了防堵刮料装置。

8.采用了自动防偏料装置。

欢迎咨询源通机械河沙烘干机相关信息！电话：037164127912 或QQ咨询

立式烘干机图片

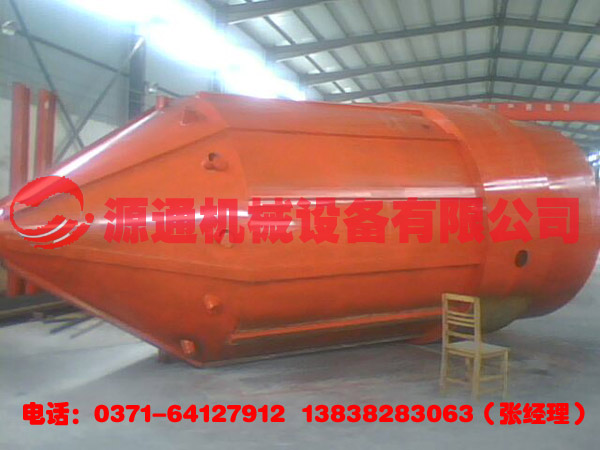

立式烘干机

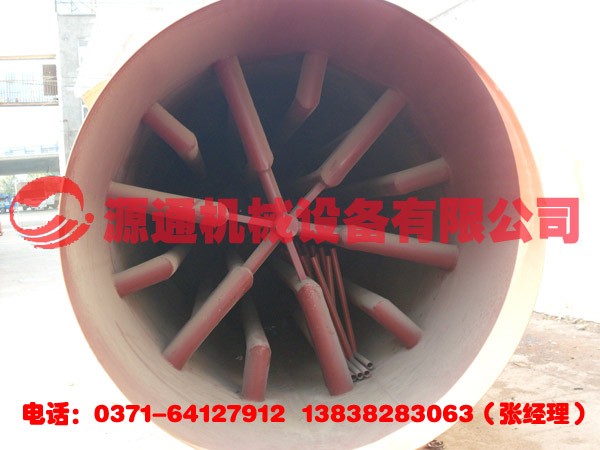

立式烘干机内部结构图
