鄂式破碎机的常见故障及处理方法
来源:源通重工 时间:2015-06-04

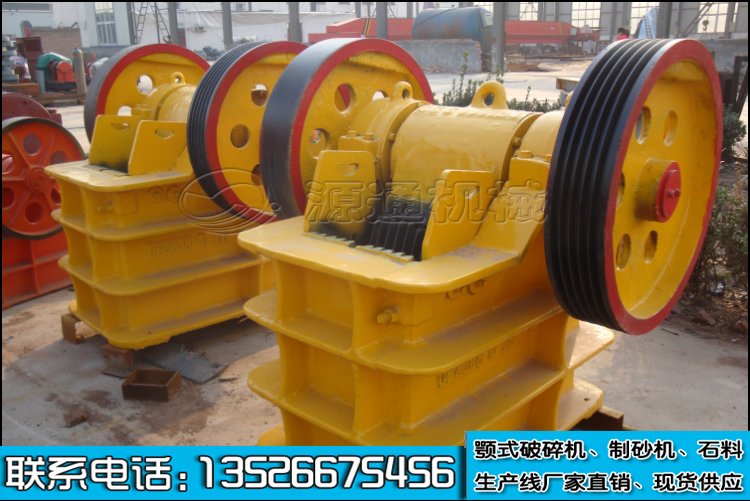

鄂式破碎机介绍:
1、
鄂式破碎机
又名“老虎口”,出现于1858年,适宜于破碎挤压强度不高于320Mpa的各种软、硬矿石。
2、鄂式破碎机的破碎方式为曲动挤压型,原理是曲柄连杆机构。
3、按进料口宽度分:大型鄂式破碎机、中型鄂式破碎机、小型鄂式破碎机三种。 a、大型鄂式破碎机:进料口宽度大于600mm。 b、中型鄂式破碎机:进料口宽度在300~600mm范围内。 c、小型鄂式破碎机:进料口宽度小于300mm。
4、按动鄂摆动方式分:简单摆动鄂式破碎机(PJ)、复杂摆动鄂式破碎机(PE) 和综合摆动式鄂式破碎机三种。
a、简单摆动鄂式破碎机工作原理:定颚固定在机架的前壁上,动颚则悬挂在悬挂轴上。当偏心轴旋转时,带动连杆作上下往复运动,从而使两块推力板亦随之作往复运动。通过推力板的作用,推动悬挂在悬挂轴上的动颚作往复运动。当动颚摆向定颚时,落在颚腔的物料主要受到颚板的挤压作用而粉碎。当动额摆离定颚时,已被粉碎的物料在重力的作用下,经颚腔下部的出料口自由卸出。因而颚式破碎机的工作是间歇性的,粉碎和卸料过程在颚腔内交替进行。这种破碎机工作时,动颚上各点均以悬挂轴为中心,单纯作圆弧摆动。由于运动轨迹比较简单,故称为简单摆动型颚式破碎机。
b、复杂摆动鄂式破碎机工作原理:由电动机驱动皮带和皮带轮,通过偏心轴使动颚上下运动,当动颚上升时肘板和动颚间夹角变大,从而推动动颚板向定颚板接近,与此同时物料被挤压、搓、碾等多重破碎;当动颚下行时,肘板和动颚间夹角变小,动颚板在拉杆、拉杆弹簧的作用下离开定颚板,此时已破碎物料从破碎腔下口排出,随着电动机连续转动破碎机动颚作周期性的压碎和排料,实现批量生产,破碎效率较低,其破碎比一般为3-6。
5、
鄂式破碎机
每转一周,只有半个周期用于破碎,另半个周期用于排料。

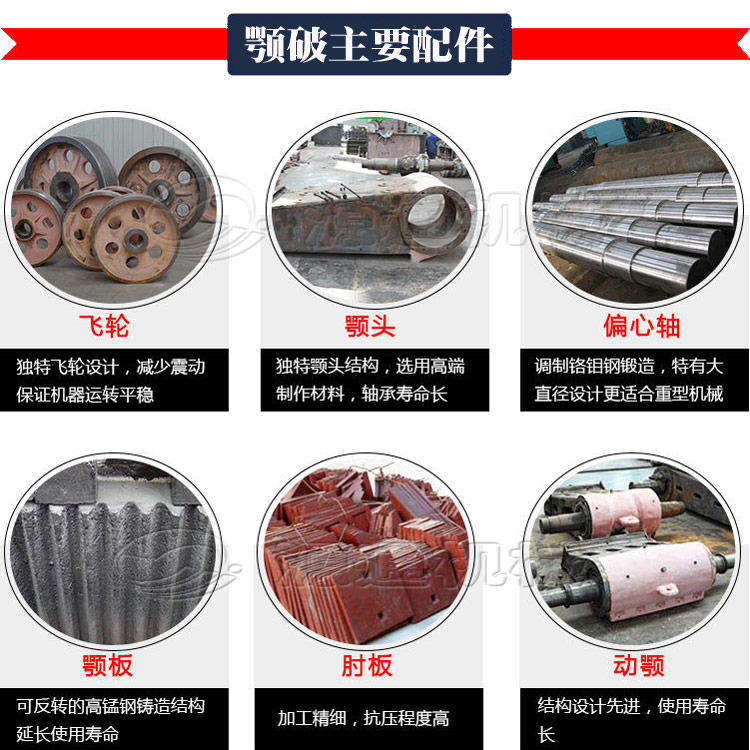

6、鄂式破碎机的组成:机架、工作机构(鄂板、侧护板)、转动体(偏心轴、轴承、飞轮、带轮等)、保险装置(调整座、肘板、肘板垫)、调整装置(拉杆、拉杆弹簧)等组成。
鄂式破碎机的机架:
1、机架是上、下开口的四壁刚性框架,用作支承偏心轴并承受破碎物料的反作用力,要求有足够的刚度和强度,一般用铸钢整体铸造。
2、机架制造工艺有两种:中碳钢铸造机架和中碳钢钢板焊接机架,焊接机架是在原铸造机架的基础上又增加了多条加强筋,并通过严格的质量控制和特定的工艺要求,达到与铸造机架相同效果。
3、小型鄂式破碎机可用优质铸铁代替铸钢,大型鄂式破碎机需分段铸成,再用螺栓牢固连接成整体,铸造工艺复杂。
4、在机架宽度范围内,机架水平度允许偏差≤2mm,机架水平度检验尤为重要,它避免鄂式破碎机单边进料,因负荷不均而损坏设备。
5、安装鄂式破碎机时,为减轻振动,应在机架与混凝土基础中间垫上厚度大于10mm的橡胶垫。
鄂式破碎机常见故障及处理:
⑴、破碎机空转时,下部出现金属的撞击声:
1、破碎机动鄂和定鄂齿板相互撞击声,是由于排矿口过小造成的,应及时调整。
2、推力板支承中或垫片调节装置中出现撞击声,一般是由拉杆调节弹簧弹性消失或损坏,或弹簧压得不紧造成转动,当动鄂板、肘板、机架三者结合不紧密,使肘板头与两端支承产生撞击,或调节垫片间互相撞击,应及时紧固压紧螺母直到撞击声消失为止。
3、还有可能是肘板支承滑块磨损严重或松弛、肘板头部严重磨损,应及时更换。
⑵、破碎机工作时有跳动或撞击声:
1、颚板的紧固螺栓松动或掉落,应及时紧固或更换。
2、排料口过小,两颚板底部相互撞击,调正排料口,保证两颚板的正确间隙。
⑶、
颚式破碎机
机架后部产生敲击声:
1、拉杆未拧紧,肘板撞击动颚和调整座的肘板垫,紧固拉杆。
2、拉杆与动颚下部的钩子有摩擦,检查弹簧张力是否失效,如失效则更换弹簧,紧定拉杆或重新紧固弹簧。
3、弹簧与弹簧座之间相互撞击,将弹簧座安装到位,并紧定拉杆螺母至合适位置。
⑷、颚式破碎机机架跳动严重:
1、地脚螺栓松动或断裂,紧定地脚螺栓或更换断裂的螺栓。
2、飞槽轮配重块位置跑偏,拆下飞槽轮轴端盖板,旋松飞槽轮紧定衬套螺栓,调正飞槽轮配重块位置,然后紧固紧定衬套螺栓。
3、主机基础不稳固,无隔震措施,加固基础,加垫枕木或橡皮等。
⑸、肘板断裂频繁:
1、鄂式破碎机超负荷或大于进料口尺寸的料进入,防止主机超负荷,更换肘板并控制进料粒度。
2、有非破碎物进入破碎腔,防止非破碎物进入破碎腔,并更换肘板并采取措施。
3、肘板与肘板垫之间不平行,有偏斜,正确安装肘板,更换肘板并更换已磨损的肘板垫。
4、肘板铸件有较严重的铸造缺陷,更换合格的肘板。
5、肘板中部强度过低,其强度不足以克服因正常破碎矿石产生的破碎力而损坏。
6、拉杆弹簧压得太紧,再加上工作时的破碎力使其过载而断裂,可适当调松弹簧。
⑹、推力板支承垫产生撞击声:
1、弹簧拉力不足,调整弹簧力或更换弹簧。 2、支承垫磨损或松动,紧固或修正支承垫。
⑺、弹簧断裂: 1、调小排料口时,未放松弹簧,更换弹簧。
⑻、调整座断: 1、肘板、肘板垫自行采购或改制,不符合主机厂设计要求,更换调整座并更换装配主机厂原装肘板、肘板垫。 2、调整座固定螺栓松动,更换调整座并紧固调整座螺栓。 3、调整座有严重的铸造缺陷或焊接缺陷,更换调整座。
⑼、偏心轴弯曲或断裂: 1、在主机吊装过程中发生侧翻,偏心轴单边受力弯曲,更换新的偏心轴,正确吊运主机。2、被破碎物硬度超过产品使用说明书规定,更换新的偏心轴,按破碎物料的抗压强度,选择相适应的破碎机。 3、主机长期超负荷运转,更换新的偏心轴,调正作业负荷或更换相适应的破碎机。 4、肘板不符标准,非破碎物进入破碎腔时起自断保护作用,更换新的偏心轴,不使用不符设计标准的肘板、肘板垫。 5、偏心轴热处理不当,应力集中,造成短期内断裂,更换新的偏心轴,使用热处理合格的偏心轴。
⑽、
颚式破碎机
轴承温渡过高: 1、润滑脂不足,加入适量的润滑脂。 2、润滑脂脏污,清洗轴承后更换润滑脂。 3、轴承损坏,更换轴承。
⑾、飞轮旋转但动颚停止摆动: 1、推力板折断,更换推力板。 2、连杆损坏,修复连杆。 3、弹簧断裂,更换弹簧。
⑿、主机槽轮、动颚运转正常,但破碎工作停止: 1、拉紧弹簧断裂,更换拉紧弹簧。 2、拉杆断裂,更换拉杆。
3、肘板脱落或断裂,重新安装或更换肘板。
⒀、飞轮显著地摆动,偏心轴回慢: 1、由于皮带轮与飞轮键松动或损坏,轮与轴不能同步转动。
⒁、主机突然停机(俗称:闷车): 1、排料口堵塞,造成满腔堵料,清除排料口堵塞物,确保出料畅通。 2、驱动槽轮转动的三角皮带过松,造成皮带打滑,调紧或更换三角皮带。 3、偏心轴紧定衬套松动,造成机架的轴承座内两边无间隙,使偏心轴卡死,无法转动,重新安装或更换紧定衬套。 4、工作场地电压过低,主机遇到大料后,无力破碎,调正工作场地的电压,使之符合主
机工作电压的要求。 5、轴承损坏,更换轴承。
⒂、破碎产品粒度变粗: 1、
鄂式破碎机
衬板下部严重磨损的结果,应将鄂板上下调换或更换新衬板,调整排矿口达到要求的尺寸。
⒃、产量达不到出厂标准: 1、被破碎物料的硬度或韧性超过使用说明书规定的范围,更换或增加破碎机。2、电动机接线位置接反,主机开反车(动颚顺时针旋转,或电机三角形接法接成星形接法),调换电机接线。3、排料口小于规定极限,排料口调整到说明书规定的公称排料口和增加用于细碎的破碎机。 4、颚板移位,齿顶与齿顶相对,检查齿板齿距尺寸,如不符标准则须更换颚板,调正固定颚板与活动颚板的相对位置,保证齿顶对齿根后,固定压紧,防止移位。 5、工作现场电压过低,调高工作场地电压,使之适应主机重载要求。 6、动颚与轴承磨损后间隙过大,使轴承外圈发生相对转动,更换轴承或动颚。
